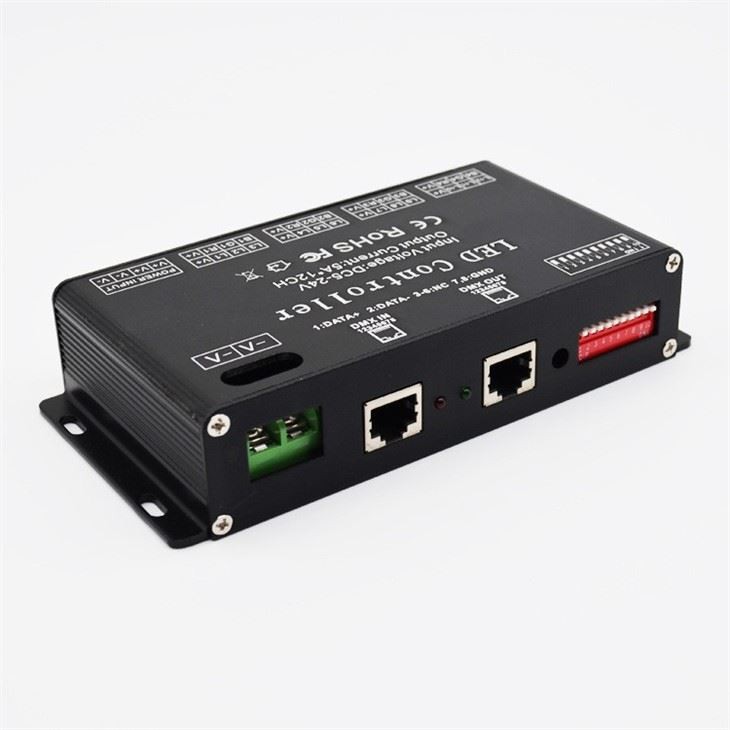

Ελεγκτής Led RGB αποκωδικοποιητή σήματος DMX512

12CH 5A Σήμα σταθερής τάσης DMX DMX512 Αποκωδικοποιητής RGB LED Controller Dimmer για Έλεγχο Φωτισμού Led Strip

Το διάγραμμα σύνδεσης γραμμής σήματος: 1-2 :Empty 3-4:DATA συν 5-6:DATA-  7-8:GNDΔείτε το σχηματικό 1.
Η πρώτη ρύθμιση διεύθυνσης DMX:
Ο αποκωδικοποιητής όρισε το bit διεύθυνσης με διακόπτη κωδικοποίησης, εκ των οποίων το 1-8 είναι για τη ρύθμιση της διεύθυνσης έναρξης του διακόπτη δυαδικού αριθμητικού κωδικού του DMX512, το πρώτο είναι η χαμηλότερη θέση, το ένατο είναι το υψηλότερο Bit του κωδικού διεύθυνσης μπορεί να οριστεί σε 255.
Ο κωδικός διεύθυνσης έναρξης DMX512 είναι το άθροισμα των διακοπτών 1-8, ενώ ταυτόχρονα γυρίζετε την κάτω πλευρά του διακόπτη κωδικού (ON ρυθμίστηκε σε "1"), και στη συνέχεια μπορείτε να λάβετε την τιμή του bit. διακόπτης κωδικοποίησης (ρυθμίστηκε σε "0"), η τιμή του bit είναι 0.
Παράδειγμα 1:
Όπως στο παρακάτω σχήμα 2, η διεύθυνση έναρξης DMX512 έχει οριστεί στο 37, κωδικοποιώντας τη θέση Νο. 6,3,1 στον διακόπτη επιλογέα σε "1", άλλες ορίζονται σε "0", και στη συνέχεια το άθροισμα του διακόπτη { Η τιμή του κωδικού {8}} είναι 32 συν 4 συν 1, δηλαδή η διεύθυνση έναρξης DMX512 37.
Παράδειγμα 2:

Ως το σχηματικό 3, η διεύθυνση έναρξης DMX512 έχει οριστεί στο 166, κωδικοποιώντας τον αρ. 2,3,6,8 αλλάζουν στο "1", άλλα ορίζονται σε "0", και στη συνέχεια το άθροισμα της τιμής του κωδικού διακόπτη 1-8 είναι 2 συν 128 συν 256=388, αυτή είναι η διεύθυνση έναρξης DMX512 166.

Οι βασικές λειτουργίες
Έξοδος 1, 12, μπορεί να συνδεθεί με μονόχρωμες ή RGB έγχρωμες λάμπες.
2, 0-100 τοις εκατό εξόδου μείωσης της φωτεινότητας, κάθε κλίμακα 256 του γκρι.
3, το διεθνές πρότυπο πρωτόκολλο εισόδου DMX512, ο κωδικός διεύθυνσης μπορεί να ρυθμιστεί από το διακόπτη DIP.
4, ευρεία τάση DC είσοδος DC5V ~ DC24V;
5, το καθένα καταλαμβάνει 12 διευθύνσεις DMX.

Η εγκατάσταση της χρήσης προληπτικών μέτρων
1, αυτή η σειρά ελεγκτών μπορεί να χρησιμοποιεί μόνο τροφοδοτικό 5V-24V. Διαφορετικά, μπορεί να οδηγήσει σε ζημιά στον ελεγκτή. θα πρέπει να χρησιμοποιεί το αρχικό τροφοδοτικό υψηλής ισχύος μεταγωγής.
2, περισσότεροι από ένας ελεγκτές σε απευθείας σύνδεση, η χρήση εξαιρετικά πέντε γραμμών που συνδέονται για να σχηματίσουν ένα δίκτυο σύνδεσης δικτύου?
3, η διαδικασία σύνδεσης, απενεργοποιήστε την τροφοδοσία. Επιβεβαιώστε ότι η σύνδεση της γραμμής είναι σωστή προτού μπορέσετε να ενεργοποιήσετε το διακόπτη λειτουργίας και παρατηρήστε ότι η κόκκινη ένδειξη τροφοδοσίας του ελεγκτή είναι αναμμένη.
4, ο ελεγκτής του περιβάλλοντος εργασίας πρέπει να αερίζεται, στεγνός, χωρίς διάβρωση, χωρίς εύφλεκτο αέριο και σε μεγάλο αριθμό χώρων όπου καπνός.

5, παρακαλούμε να ελέγχετε τη σύνδεση τακτικά, την έγκαιρη αντικατάσταση της γήρανσης, της διάβρωσης, της ζημιάς στη μόνωση στη σύνδεση.
